Rufset RS-PK 330051-201 BEH-WC-HC3-ODZ-0834

Rufset

RS-PK

Hersteller: hospicall

Design: Jung AS500 alpinweiß, antibakteriell

Anwendungsbereich: Set-Artikel

Artikelnummer: 330051-201

Bezeichnung neu: RS-PK

Kurzbeschreibung neu: RS-PK

Bezeichnung alt: Behinderten-WC-Rufanlage-HC3-0834 ohne Dienstzimmereinheit JUNG AS500WW ähnlich 9010

Kurzbeschreibung alt: BEH-WC-HC3-ODZ-0834

Kompatibel zu: Rufset HC3

Dieser Artikel ist nicht mehr verkaufsfähig. Die Daten beziehen sich auf die zuletzt verkauften Artikel! Erfragen Sie lieferbare Alternativen bei ihrem Vertriebskontakt.

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

Die DIN 18040-1 Barrierefreies Bauen fordert für Sanitärräume in öffentlich zugänglichen Gebäuden eine Notrufanlage gem. DIN VDE 0834-2:Juni 2016. Die HC3 Rufsets erfüllen diese Anforderungen und bieten verschiedene an die jeweiligen örtlichen Anforderungen angepasste Optionen der Rufsignalisierung sowie optionale Erweiterungen.

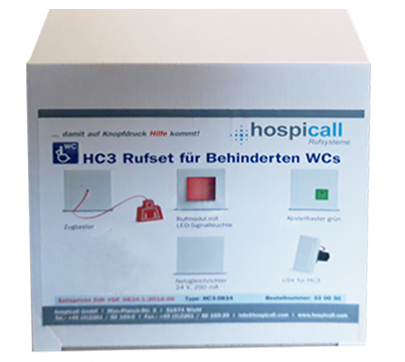

Rufset RS-PKRufset für öffentliche Sanitäreinrichtungen nach DIN 18040

Artikelnummer: 330051-201

ermöglicht die sichere Rufauslösung und Anzeige gemäß DIN 0834. für öffentliche WCs nach DIN 18040, Es besteht aus jeweils einem Zugtaster, Abstelltaster, Rufmodul mit opto-akustischer Rufsignalisierung und potentialfreiem Relaiskontakt, Spannungsversorgung 24 V SV-UP – 240 mA und Unterbrechungsfreie Strom Versorgung für UP-Einbau, 24 V, 130mA.

RufsetRufset für öffentliche Sanitäreinrichtungen nach DIN 18040

Funktionen:

Rufauslösung und Anzeige gemäß DIN 0834-1 für öffentliche Sanitäreinrichtungen nach DIN 18040
Ruf-Aufschaltung auf externe Geräte oder Systeme über potentialfreien Relaiskontakt (Arbeitsstrom oder Ruhestrom)
Unterbrechungsfreie Stromversorgung mit Funktionserhalt und Rufspeicherung gem. DIN VDE 0834-1
Rufauslösung über Wandeinheit mit Zugschnur und Knauf mit Pflegesymbol (auch zur Deckenmontage geeignet)
Rufanzeige über Rufmodul vor dem Sanitärraum mit LED rot
Akustischer Signalgeber (Summer) deaktivierbar über Jumper
Abstelltaster zur Montage im Sanitärraum
Umfangreiches Zubehör zur Erweiterung / Anpassung an örtliche Gegebenheiten
potentialfreier Relaiskontakt

RufsetRufset für öffentliche Sanitäreinrichtungen nach DIN 18040

Technische Daten im Überblick:

Mechanische Daten:

Design: Jung AS500 alpinweiß, antibakteriell

Zertifizierung: CE, REACH, RoHS

Elektrische Daten:

System: Rufset HC3

Schutzklasse: IPx4

Betriebsspannung: 24 V DC

Stromaufnahme aktiv: 1300 mA

Stromaufnahme passiv: 320 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 95 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Download Reinigungshinweise:

Elektrische Schnittstellen:

Schnittstellen Typ	Anzahl der Schnittstellen	Anschlussart	Protokoll	Richtung
Spannung 24V	1	Schraubklemme	analog	OUT

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Rufset Rufset für öffentliche Sanitäreinrichtungen nach DIN 18040

Hierarchie: Set-Artikel

Kompatibel zu (den) System(en): Rufset HC3

Montageort: Sanitärbereiche

Montageart: Einbau in UP-Schalterdose nach DIN 49073

Befestigung: rasten, schrauben

Download Produktmerkblatt:
