Hupen 24 V HUPE 330040 HUP-02

Hupen 24 V

HUPE

Hersteller: hospicall

Anwendungsbereich: Bedien- und Steuergeräte für den Pflegedienst/Dienstzimmereinheiten

Artikelnummer: 330040

Bezeichnung neu: HUPE

Kurzbeschreibung neu: HUPE

Bezeichnung alt: Kleinhupe 24 VDC ca. 92 dB (A) ,Wandmontage, zum Anschluss an das Rufmodul des HC3 Rufset.

Kurzbeschreibung alt: HUP-02

Kompatibel zu: Rufset HC3

Zum Anschluss an: Analog-Eingang

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

Die HC3 Rufsets bieten eine einfache und sichere Möglichkeit, die in der DIN 18040-1 Barrierefreies Bauen geforderte Notrufanlage gem. DIN VDE 0834-2:Juni 2016 zu realisieren. Zur Erweiterung der Sets stehen diverse Komponenten zur bauseitigen Erweiterung der Sets zur Verfügung.

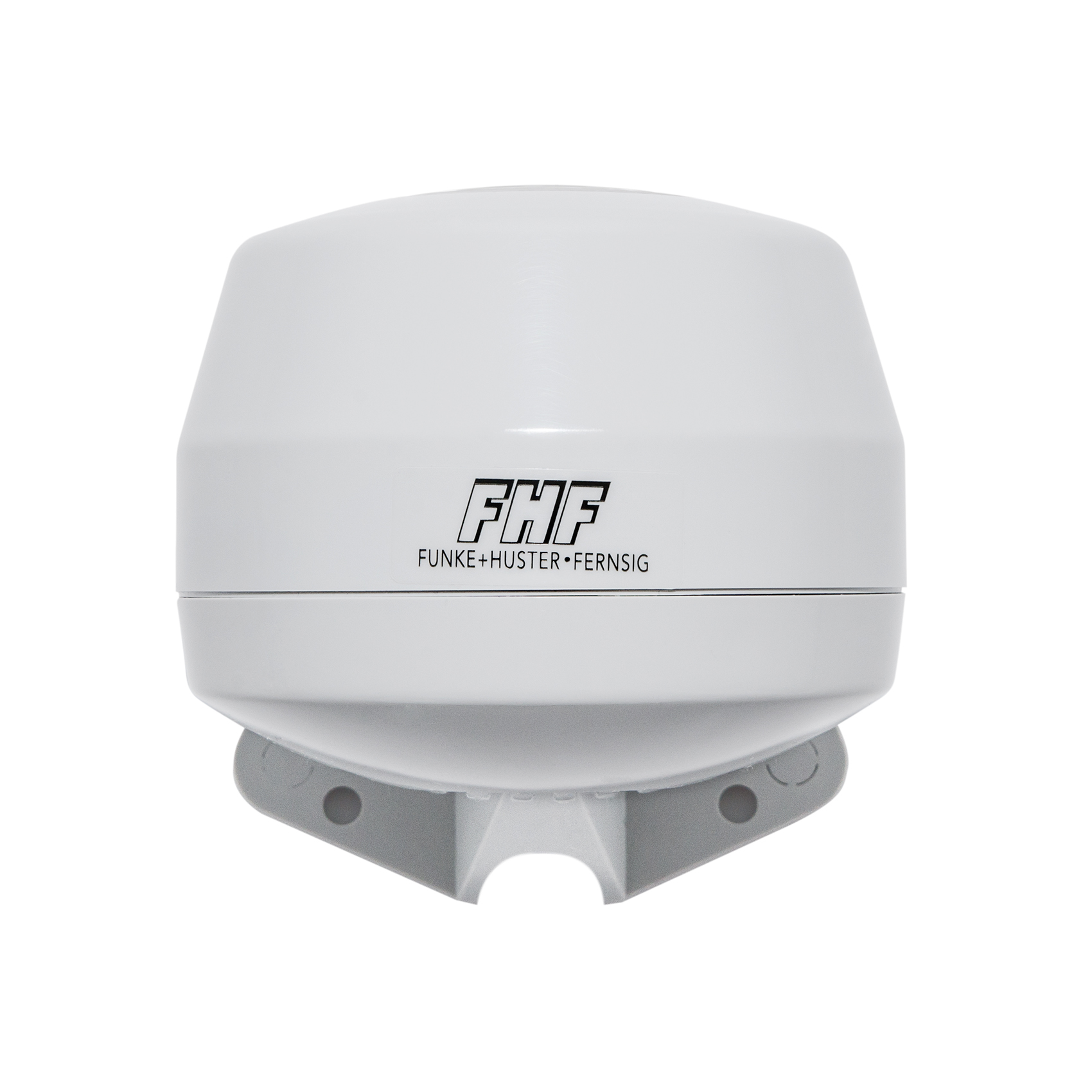

Hupen 24 V HUPEmit Wandbefestigung für die Ansteuerung durch das Rufset

Artikelnummer: 330040

eignen sich als zusätzlicher/alternativer Signalgeber mit höherem Signalpegel (92 dB) für trockene und feuchte Räume. Geeignet zum Anschluss an das Rufmodul der HC3 Rufsets.

Hupen 24 Vmit Wandbefestigung für die Ansteuerung durch das Rufset

Funktionen:

Signalpegel 92 dB
Für trockene und feuchte Räume
Wandbefestigung

Hupen 24 Vmit Wandbefestigung für die Ansteuerung durch das Rufset

Technische Daten im Überblick:

Zum Anschluss an: Analog-Eingang

Mechanische Daten:

Breite: 75 mm

Tiefe: 85 mm

Material: ABS

Farbe: grau

Gewicht Netto: 185 g

Zertifizierung: CE, REACH, RoHS

Elektrische Daten:

System: Rufset HC3, Rufsystem P3, System 834

Schutzklasse: IP43

Betriebsspannung: 24 V DC

Stromaufnahme aktiv: 70 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Elektrische Schnittstellen:

Schnittstellen Typ	Anzahl der Schnittstellen	Anschlussart	Protokoll	Richtung
Kontakt (AS)	1	Schraubklemme	analog	IN

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Hupen 24 V mit Wandbefestigung für die Ansteuerung durch das Rufset

Hierarchie: Bedien- und Steuergeräte für den Pflegedienst/Dienstzimmereinheiten

Kompatibel zu (den) System(en): Rufset HC3

Zum Anschluss an: Analog-Eingang

Montageort: Flure und öffentliche Bereiche

Montageart: Aufputz;Wandmontage

Befestigung: schrauben
