Handgeräte

Hersteller: hospicall

Anwendungsbereich: Steckbare Komponenten für die Rufauslösung
Artikelnummer: 310475
Bezeichnung neu: Handgerät
Bezeichnung alt:

Mehrfachtaster mit Ruftaste, 2 Lichttasten,
Lautstärkeregelung und Klinkenbuchse für Audio mit Serviceruftaste sowie 3 m Anschlussschnur incl. Schutzadapter für zerstörungsfreien Steckerabriss

Kurzbeschreibung alt: MT-TON-SR
Kompatibel zu: Rufsystem P7
Zum Anschluss an: Nebensteckkontakt (NS)

Jedem Bett muss eine Einrichtung zur Rufauslösung zugeordnet sein, die vom Patienten bequem und sicher erreichbar ist. Die Handgeräte von hospicall erfüllen nicht nur diese Anforderung der DIN VDE 0834-1, sondern berücksichtigen neben der intuitiven Bedienung durch die Patienten/Bewohner auch die Belange des Pflegedienstes bzw. der Haustechnik.

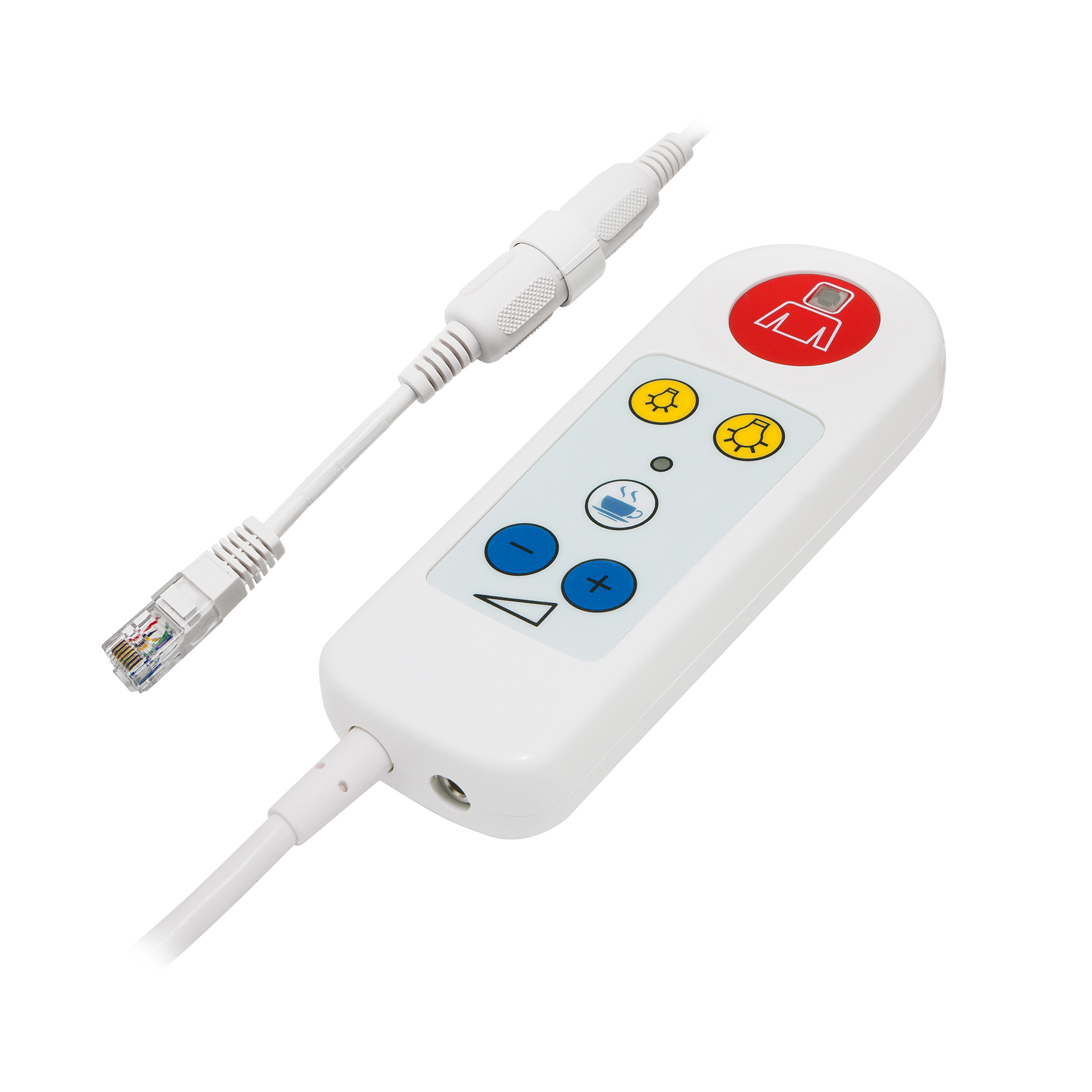

Handgeräte als Mehrfachtaster mit zwei Lichttasten, zwei Lautstärketasten, Klinkenbuchse für Kopfhöreranschluss Serviceruftaste (grau) sowie Anschlussschnur 3 m mit Schutzadapter und Stecker für Nebensteckkontakt(NS)

Artikelnummer: 310475

mit großer transluzenter, vertieft eingebauter und dadurch gegen versehentliche Auslösung geschützter Ruftaste. Mit integriertem Findelicht (schwach leuchtend) im Ruhezustand und Beruhigungslicht (hell leuchtend) zur Signalisierung der Rufauslösung, zwei Lichttasten gelb mit Lampensymbol zur Steuerung von Lichtquellen (Raumlicht, Bettenlicht/Leselicht) über Stromstoßrelais, Laut-/Leise-Tasten (+/-) blau, Klinkenbuchse 3,5 mm für Kopfhöreranschluss sowie Anschlussschnur 3 m mit Schutzadapter und Stecker für Nebensteckkontakt(NS)

Handgeräteals Mehrfachtaster mit zwei Lichttasten, zwei Lautstärketasten, Klinkenbuchse für Kopfhöreranschluss Serviceruftaste (grau) sowie Anschlussschnur 3 m mit Schutzadapter und Stecker für Nebensteckkontakt(NS)

Funktionen:

  • Ruf-/Notrufauslösung durch große transluzente Ruftaste mit Pflegedienstsymbol rot, ähnl. RAL 3000, mit Findelicht (schwach leuchtend) im Ruhezustand und Beruhigungslicht (hell leuchtend) zur Signalisierung der Rufauslösung
  • Steuerung von zwei Lichtquellen über Tasten gelb, ähnl. RAL 1023, mit Lampensymbolen (Raumlicht/Bettenlicht)
  • Audiowiedergabe (mono) über optionalen Kopfhörer (Klinkenbuchse 3,5 mm) in Verbindung mit geeigneten Wandeinheiten
  • Lautstärkeregelung eines angeschlossenen Kopfhörers (Klinkenbuchse 3,5 mm) mit zwei Tasten (+/-) blau, ähnl. RAL5011
  • Mit SR beschriftete Taste mit Status LED gelb, zur Auslösung eines konfigurierbaren (meist niedrig priorisierten) Servicerufs
  • Anschlussschnur 3m, incl. Schutzadapter für zerstörungsfreien Steckerabriss mit Stecker für Nebensteckkontakt (Modular 8P8C)
  • Empfohlenes Zubehör:
  • Bettgalgenclip zur sicheren Befestigung des Gerätekabels am Bett, Art. Nr. 310429
  • Wandhalter WH-MT, Art. Nr. 310447
  • Optional Anschlussverlängerung 2 Meter mit DIN Stecker rund, 7polig Art. Nr.310440
  • Hinweis:
  • Die Komfortfunktion Ton-Steuerung erfordert den Anschluss an eine geeignete Wandeinheit (mit Ton)
Handgeräteals Mehrfachtaster mit zwei Lichttasten, zwei Lautstärketasten, Klinkenbuchse für Kopfhöreranschluss Serviceruftaste (grau) sowie Anschlussschnur 3 m mit Schutzadapter und Stecker für Nebensteckkontakt(NS)

Technische Daten im Überblick:

Zum Anschluss an: Nebensteckkontakt (NS)

Mechanische Daten:

Breite: 46 mm

Tiefe: 22 mm

Länge: 3000 mm

Material: ABS, PC

Farbe: weiß, ähnlich RAL 9010

Gewicht Netto: 180 g

Zertifizierung: CE, REACH, RoHS

Elektrische Daten:

System: Rufsystem P7

Schutzklasse: IPx4

Betriebsspannung: 12-24 V DC

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Min: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS


Download Reinigungshinweise:



Elektrische Schnittstellen:

Schnittstellen TypAnzahl der SchnittstellenAnschlussartProtokollRichtung
Nebensteckkontakt NST (TON)1Modular 8P8CSTBidirektional

Bedien Schnittstellen:

ArtenRichtungFarbenFunktionAnzahlTypen
manuellAusgangblauLaut / Leise1Steuertasten Lautstärke +/- blau
manuellAusganggelbEin / Aus2Ausgang Steuerrelais Licht
manuellbidirektionalrotKonfigurierbar1Ruftaste rot

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Handgeräte als Mehrfachtaster mit zwei Lichttasten, zwei Lautstärketasten, Klinkenbuchse für Kopfhöreranschluss Serviceruftaste (grau) sowie Anschlussschnur 3 m mit Schutzadapter und Stecker für Nebensteckkontakt(NS)

Hierarchie: Steckbare Komponenten für die Rufauslösung

Kompatibel zu (den) System(en): Rufsystem P7

Zum Anschluss an: Nebensteckkontakt (NS)

Montageort: Betten-/Aufenthaltsbereich

Befestigung: stecken

Download Produktmerkblatt:
